过电压在线监测装置使用说明书

　　一、概述

　　过电压在线监测装置内部采用ARM控制芯片，运算速度快，处理能力强，可以实时监测过电压保护器运行情况。装置可以很好地记录过电压保护器三相六路动作次数及过电压动作的时间，监视过电压保护器内脱离器动作情况。达到预防事故发生，预知事故前异常情况，提高了电力系统运行可靠性的作用。

　　二、工作原理

　　当系统有过电压加在过电压保护器上时，组合式过电压保护器通过增加自身电流泄放过电压能量保护设备。保护器动作电流经电磁感应线圈输入过电压在线监测装置。该输入信号经稳压、滤波、光电隔离至微处理器，微处理器一旦接受到该信号，即刻对三路输入信号进行处理并记录结果，同时通过显示界面显示。

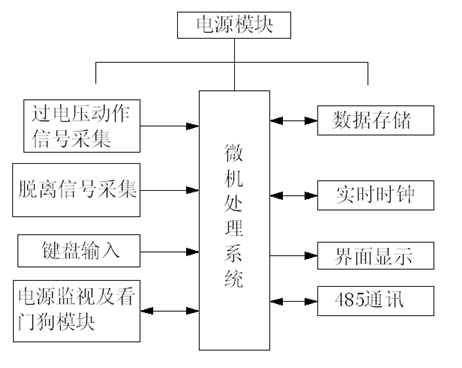

　　过电压在线监测装置同时还监测保护器脱离装置是否动作，若脱离装置动作，过电压在线监测装置将发出报警。装置工作原理方框图如图一所示。

　　图一 工作原理方框图

　　三、技术参数

　　1、工作电压：AC/DC：85V~265V;

　　2、环境温度：-20℃ ～+50℃，环境湿度：相对湿度≤90%;

　　3、海拔高度：2000m 及以下(特殊情况定制);

　　4、计数次数：9999次。

　　5、工作频率：48~62HZ。

　　四、功能特点

　　1、实时记录过电压保护器三相六路过电压动作发生的相别、次数及时间。用户可以根据每条线路过电压保护器动作次数情况，进行重点检查，预防事故发生，同时也可作为事故发生后分析故障原因的依据之一。

　　2、实时监测过电压保护器内置脱离器运行状况，并具有过电压保护器脱离事故报警功能。若保护器内置脱离器发生脱离，用户应及时更换过电压保护器。

　　3.、装置内置高精度时钟，且在掉电后仍可保证准确计时，可避免掉电后调整时间的麻烦。

　　4、具有掉电保护功能，可保证所记录的数据在断电情况下也不会发生丢失现象。

　　5、内置看门狗芯片，有效保证程序在一些极端情况下可以正常运行。

　　6、设计有RS485通信接口，可与上位机进行数据传输。

　　五、使用说明

　　1、过电压在线监测装置通电正常工作时，运行指示灯闪亮，数码管显示当前时

　　间。

　　2、参数查看。

　　按下调整键，可以循环查看当前时间、三相六路动作次数、通讯地址、数据清除等界面。

　　H—000000 表示 时、分、秒，F_000000 表示年、月、日。

　　AE—表示本机通讯地址。

　　CLER—表示数据清除。

　　3、参数设置。

　　在参数查看界面，通过调整键进入要修改的参数界面。按下确认键，参数右下角会出现一个小红点，按右移键，红点会向右移动，当红点移动到要修改的参数的某一位时，按调整键可以进行数据大小的修改。参数修改完后，按确认键，参数修改成功，红点消失。

　　4、数据清除功能。

　　在参数查看界面，通过调整键进入CLER界面，按下确认键，右下角会出现一个红点，按一下调整键，再次按确认键红点消失，装置记录数据清空。

　　5、动作次数及时间查看。

　　在动作次数显示界面，按下确认键，通过调整键可以查看装置记录的动作次数及动作时间。

　　6、按下返回键，界面返回上级菜单或主菜单。

　　7、正常运行时，脱离指示灯灭。当过电压保护器内置脱离器动作，脱离指示灯亮。按下复位键或返回键，报警恢复。

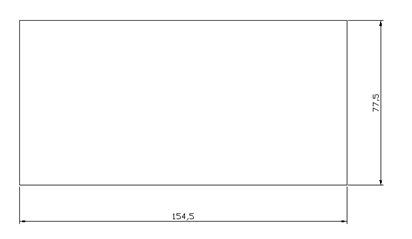

　　六、开孔尺寸

　　开孔尺寸 154.5*77.5(单位：mm)

　　七、订货须知

　　公司标准配备的信号线长度为5米，如有特殊要求，请在订货时注明。
